У світі автоматизації технологічних процесів, від складних виробничих ліній до систем «розумного» будинку, існують невеликі, але надзвичайно важливі компоненти. Вони працюють непомітно, однак саме від їхньої точності та надійності часто залежить ефективність усього комплексу. Мова йде про електромагнітні клапани – пристрої, що виконують роль електронно керованих «водопровідників» для рідин, газів і парів. Правильний вибір такого клапана – це не просто покупка деталі, а стратегічне рішення, що впливає на продуктивність, енергоефективність та безпеку. Ця стаття стане вашим детальним дороговказом у світ цих пристроїв, допоможе розібратися в ключових параметрах і зробити обґрунтований вибір.
На ринку представлено безліч варіантів, від універсальних моделей до спеціалізованих рішень. Для тих, хто шукає перевірену якість та широкий асортимент, рекомендуємо ознайомитися з каталогом провідного постачальника – компанії RMM Trade. Там ви зможете знайти та придбати надійний електромагнітний клапан для будь-яких технічних потреб, від промислових завдань до побутового застосування.
Зміст
Що таке електромагнітний клапан та як він працює?

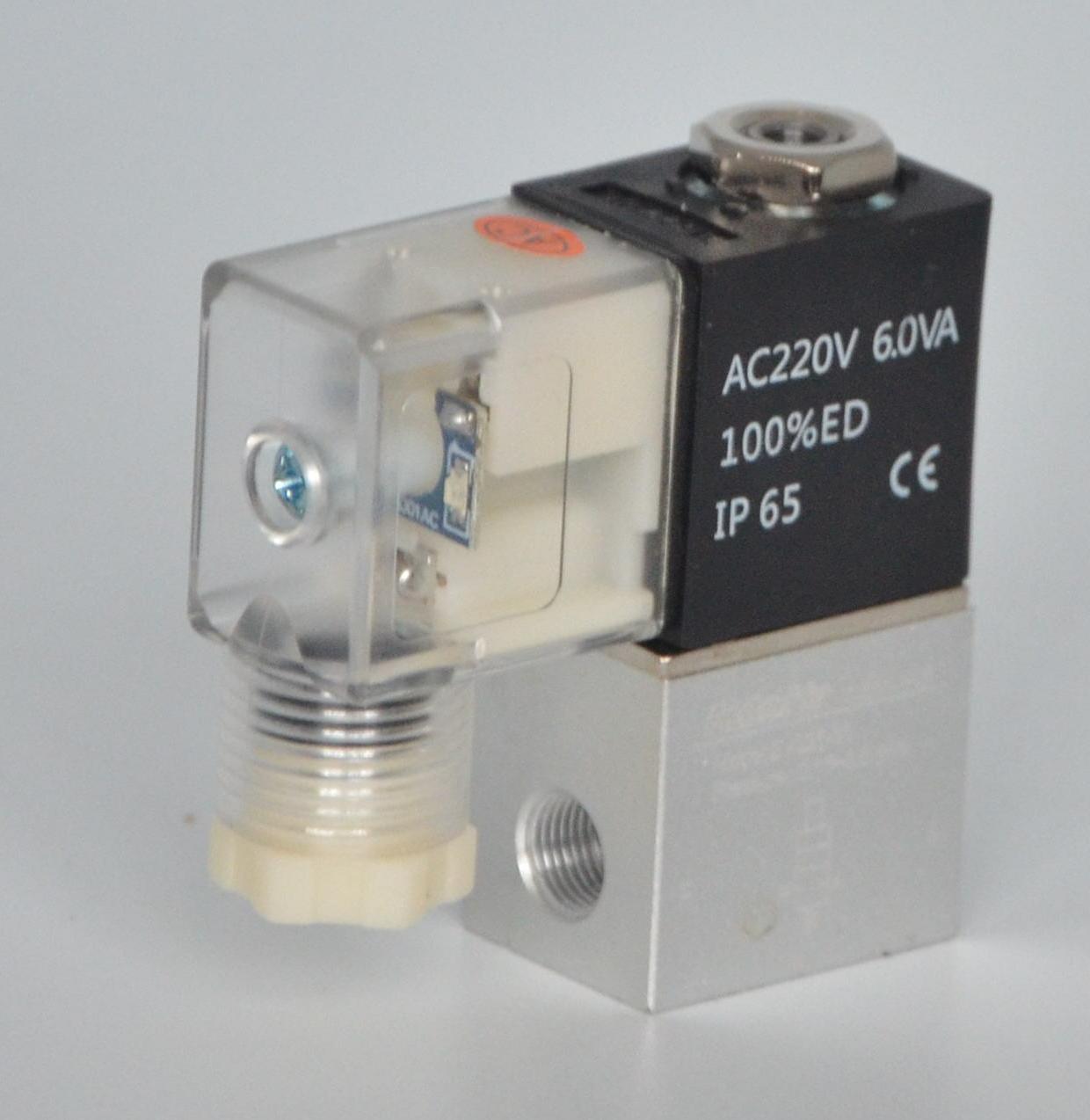

Електромагнітний (соленоїдний) клапан – це пристрій, призначений для дистанційного керування потоком середовища в трубопроводі. Його основна перевага – швидкість спрацьовування (від часток секунди) та можливість інтеграції в системи автоматичного керування. Принцип роботи заснований на простій, але ефективній фізиці: при подачі електричного струму на котушку соленоїда створюється електромагнітне поле, яке втягує або виштовхує сердечник (поршень, якір). Цей рух відкриває або закриває прохідний отвір, дозволяючи або блокууючи потік.
Ключові компоненти клапана:
- Корпус: Виготовляється з латуні, нержавіючої сталі, пластику (PP, PVDF) в залежності від середовища та тиску.
- Котушка (соленоїд): Перетворює електричну енергію в механічний рух. Може бути у звичайному або брызгозахищеному виконанні.
- Поршень (сердечник): Рухомий елемент, безпосередньо перекриваючий потік.
- Ущільнення: Зазвичай виготовляється з тефлону (PTFE), EPDM, NBR, вітона, що визначає хімічну стійкість до різних середовищ.
- Пружина: Повертає поршень у вихідне положення при знятті напруги (у нормально-закритих клапанах).
Критичні параметри вибору: На що звернути увагу?
Щоб уникнути помилок, необхідно чітко визначити умови експлуатації майбутнього клапана. Ось основний чек-лист параметрів.
1. Тип середовища та його властивості
Перше питання: що саме буде проходити через клапан? Це визначає матеріали корпусу та ущільнень.
- Вода, повітря, інертні гази: Підходять клапани з латунним корпусом і ущільненнями з NBR або EPDM.
- Агресивні хімікати, кислоти, луги: Потрібні корпуси з нержавіючої сталі або спеціальних пластиків (PP, PVDF), ущільнення з PTFE (тефлону) або FFKM.
- Пара, гарячі теплоносії: Вимагають термостійких матеріалів (спеціальна нержавіюча сталь, ущільнення з EPDM для температур до 180°C або FKM).
- Паливо, масла, рідини з твердими частками: Важлива стійкість матеріалів до розчинення та зносостійкість.
2. Робочий тиск (PN) та діаметр условного проходу (DN)
Клапан повинен бути розрахований на максимальний тиск у вашій системі. Перевищення цього параметру призведе до руйнування. Діаметр (DN6, DN15, DN25 тощо) має відповідати діаметру трубопроводу, щоб уникнути зайвих гідравлічних втрат. Також важливий параметр Kv – пропускна здатність клапана.
3. Тип керування та напруга живлення
Клапани бувають:
- Нормально-закриті (NC): При відсутності напруги клапан закритий. Найпоширеніший тип.
- Нормально-відкриті (NO): При відсутності напруги клапан відкритий.
- Бістабільні (імпульсні): Змінюють стан за коротким імпульсом струму, економлячи енергію.
Напруга живлення котушки стандартна: 12В/24В постійного струму (DC) або 220В/110В змінного струму (AC). Вибір залежить від наявної системи керування.
4. Конструктивні особливості
Прямої дії vs. Непрямої дії (підпорні): Клапани прямої дії відкриваються/закриваються безпосередньо за рахунок сили соленоїда. Вони можуть працювати при нульовому перепаді тиску, але мають обмеження по діаметру. Клапани непрямої дії (сервокеровані) використовують тиск самої середовища для відкриття, що дозволяє керувати великими діаметрами при невеликій потужності котушки, але вимагають мінімального перепаду тиску для запуску.
Кількість шляхів: 2/2 (вхід/вихід), 3/2, 5/2 тощо. Визначає логіку роботи – просто відкрити/закрити, або перенаправити потік між різними лініями.
Сфери застосування: від заводу до квартири
Універсальність електромагнітних клапанів вражає:
- Промисловість: Автоматизація технологічних ліній, управління подачею охолоджуючої рідини, пару, стисненого повітря, хімічних реагентів.
- Сільське господарство: Точне поливання, внесення добрив, управління системами напування.
- Медицина та лабораторії: Контроль подачі газів, рідин в аналітичному обладнанні.
- Побут та комунальне господарство: Системи «розумного» поливу газонів, запобіжні клапани в пральних та посудомийних машинах, управління в системах опалення та водопостачання.
Поширені помилки при виборі та експлуатації
Щоб ваш електромагнітний клапан служив довго та безвідмовно, уникайте таких прорахунків:
- Не врахування в’язкості середовища: Для в’язких рідин (олія, сироп) потрібні спеціальні клапани прямої дії або з більшим перепадом тиску.
- Ігнорування чистоти середовища: Наявність дрібних механічних часток вимагає встановлення фільтра перед клапаном, інакше ущільнення швидко зносяться.
- Неправильне підключення електрики: Плутанина з напругою (AC/DC) або підключення котушки без діода захисту для постійного струму може вивести її з ладу.
- Встановлення без урахування напрямку потоку: На корпусі завжди є стрілка, що вказує правильний напрямок. Її нехтування призводить до неправильної роботи або виходу з ладу.
Висновок: Ключ до успіху – комплексний підхід
Вибір електромагнітного клапана – це інженерне завдання, що вимагає врахування взаємопов’язаних факторів. Почати слід з чіткого технічного завдання: визначити середовище, тиск, температуру, необхідну швидкість спрацьовування та тип керування. Пам’ятайте, що економія на якісному пристрої може обернутися значно більшими витратами на ремонт усієї системи та простої. Тому довіряйте перевіреним постачальникам, які можуть надати повну технічну документацію та консультацію. Якщо ви знаходитесь в пошуках оптимального рішення, детальну інформацію про сучасні моделі, технічні характеристики та матеріали ви завжди можете знайти у спеціалізованому каталозі, де представлений широкий вибір пристроїв, таких як надійний електромагнітний клапан для найрізноманітніших завдань. Правильно підібраний та встановлений клапан стане мовчазним і безвідмовним помічником у вашій системі на довгі роки.
